Cara membuat simulasi smart home / iot di Cisco packet Tracer

Jadi kali ini saya akan menjelaskan cara membuat simulasi smart home di Cisco Packet Tracer

Cara

1. Masukkan Smartphone, HomeGateway, dan IOT

2. Setting IOT menjadi wireless dengan cara menekan tombol advanced, lalu masuk ke I/O config

3. Masih di IOT, klik config, lalu ubah IOT server menjadi HomeGateway

4. Jika memiliki banyak IOT, maka ulangi langkah diatas ke semua IOT

5. Lalu kita konfigurasi SSID wireless SmartPhone. Caranya ialah buka smartphone, lalu ke config, lalu ke wireless 0, disitu ada SSID. kita ubah SSIDnya menjadi HomeGateway

6. Karena kita menggunakan banyak pengendali, maka ulangi proses diatas.

7. Untuk laptop, Komputer, dan Server, kita perlu mengganti Physicalnya dari wired menjadi wireless lalu setelah itu kit lakukan proses yang diatas

Cara menggantinya

a. Buka Komputernya

b. Buka di tab Physical

c. Matikan Komputernya dengan click tombol merah

d. Lalu scroll ke bawah, dan temukan port LAN. Lalu klik sambil tahan dan digeser ke area Modules

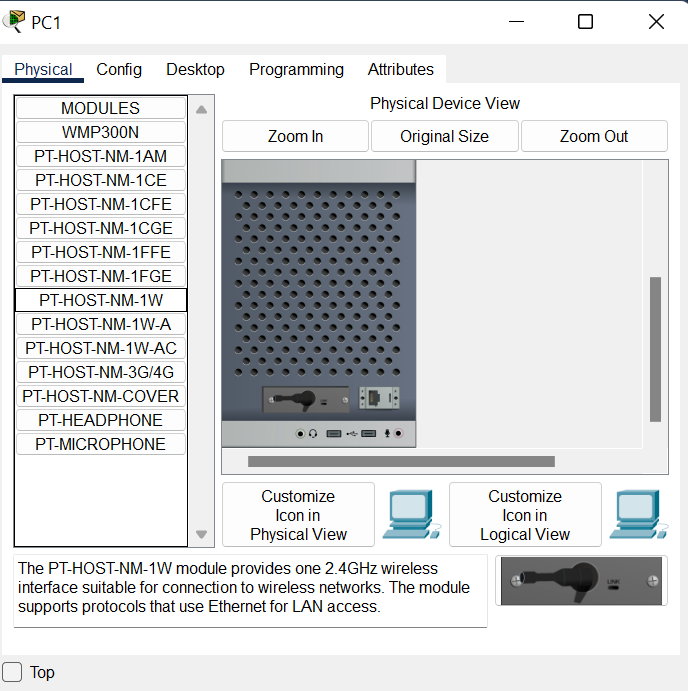

e. Di area modules, cari module yang bernama PT-HOST-NM-1W, Lalu klik sambil tahan dan digeser ke area port LAN yang sudah di lepas

f. Sekarang, sambungan komputer sudah menjadi Wireless.

8. Ulangi Langkah diatas untuk perangkat Laptop

Testing

1. Buka SmartPhone ataupun pengendali lainnya, lalu klik dekstop, disitu ada aplikasi bernama IOT Monitor.

2. Setelah membuka aplikasi IOT Monitor, maka akan muncul menu login. untuk IOT ServerAddress bisa dilihat di HomeGateway. Untuk username dan password kita isi admin. Setelah itu klik login

3. Lalu akan muncul semua peralatan IOT yang telah dihubungkan.

Jadi kita sudah berhasil membuat simulasi IOT di Cisco Packet Tracer
