Latihan UKK simulasi jaringan menggunakan Cisco Packet Tracer

File PKT Kosong dapat di download melalui = Latihan Soal UKK

File PKT yang terdapat konfigurasi = Konfigurasi latsoal UKK


Topologi:


Objektif:

1. Seluruh client dapat terhubung
2. IP seluruh device benar
3. VLAN dan InterVlan Routing

Langkah-Langkah Konfigurasi:


1. Konfigurasi Router 1

a. Konfigurasi IP Router 1

  • Konfigurasi IP pada interface gigabitethernet0/0
Router1#configure terminal
Router1(config)#int gig0/0
Router1(config-if)#ip address 10.90.50.49 255.255.255.252
Router1(config-if)#no shutdown

  • Konfigurasi IP pada interface gigabitethernet0/1

Router1(config-if)#int gig0/1

Router1(config-if)#ip address 10.100.10.65 255.255.255.224

Router1(config-if)#no shutdown

b. Konfigurasi DHCP Server untuk Lokal

Router1(config)#ip dhcp excluded-address 10.100.10.65

Router1(config)#ip dhcp pool LAN

Router1(dhcp-config)#network 10.100.10.64 255.255.255.224

Router1(dhcp-config)#default-router 10.100.10.65

c. Konfigurasi IP PC menjadi DHCP


2. Konfigurasi Router 2

a. Konfigurasi IP pada Router 2

  • Konfigurasi IP pada interface gigabitethernet0/0

Router2(config)#int gig0/0

Router2(config-if)#ip address 10.90.50.50 255.255.255.252

Router2(config-if)#no shutdown

  • Konfigurasi IP pada interface gigabitethernet0/1

Router2(config-if)#int gig0/1

Router2(config-if)#ip address 172.17.10.13 255.255.255.252

Router2(config-if)#no shutdown


b. Konfigurasi VLAN pada interface gigabitethernet0/2

  • Aktifkan Interface gigabitethernet0/2

Router2(config)#int gig0/2

Router2(config-if)#no shutdown

  • Aktifkan subinterface VLAN 100
Router2(config-if)#int gig0/2.100
Router2(config-subif)#encapsulation dot1Q 100
Router2(config-subif)#ip address 172.20.100.17 255.255.255.248
  • Aktifkan subinterface VLAN 101

Router2(config-subif)#int gig0/2.101
Router2(config-subif)#encapsulation dot1Q 101
Router2(config-subif)#ip address 172.20.101.17 255.255.255.248

c. Konfigurasi DHCP Server untuk VLAN 100 dan 101

  • Konfigurasi DHCP Server untuk VLAN 100

Router2(config)#ip dhcp excluded-address 172.20.100.17

Router2(config)#ip dhcp pool VLAN100

Router2(dhcp-config)#network 172.20.100.16 255.255.255.248

Router2(dhcp-config)#default-router 172.20.100.17

  • Konfigurasi DHCP Server untuk VLAN 101

Router2(config)#ip dhcp excluded-address 172.20.101.17

Router2(config)#ip dhcp pool VLAN101

Router2(dhcp-config)#network 172.20.101.16 255.255.255.248

Router2(dhcp-config)#default-router 172.20.101.17


d. Konfigurasi VLAN pada Switch2

  • Buat VLAN 100 dan 101

SW2(config)#vlan 100

SW2(config-vlan)#exit

SW2(config)#vlan 101

SW2(config-vlan)#exit

  • Konfigurasi Trunk pada interface fastethernet0/1

SW2(config)#int fa0/1

SW2(config-if)#switchport mode trunk

  • Konfigurasi Access vlan 100 pada interface fastethernet0/2

SW2(config)#int fa0/2

SW2(config-if)#switchport mode access

SW2(config-if)#switchport access vlan 100

  • Konfigurasi Access vlan 101 pada interface fastethernet0/3

SW2(config)#int fa0/3

SW2(config-if)#switchport mode access

SW2(config-if)#switchport access vlan 101


e. Konfigurasi IP PC menjadi DHCP



3. Konfigurasi Router 3

a. Konfigurasi IP pada Router 3

  • Konfigurasi IP pada interface gigabitethernet0/0

Router3(config-if)#int gig0/0

Router3(config-if)#ip address 172.17.10.14 255.255.255.252

Router3(config-if)#no shutdown

  • Konfigurasi IP pada interface gigabitethernet0/1

Router3(config-if)#int gig0/1

Router3(config-if)#ip address 192.168.25.1 255.255.255.0

Router3(config-if)#no shutdown

b. Konfigurasi DHCP Server untuk Lokal

Router3(config)#ip dhcp excluded-address 192.168.25.1

Router3(config)#ip dhcp pool LAN

Router3(dhcp-config)#network 192.168.25.0 255.255.255.0

Router3(dhcp-config)#default-router 192.168.25.1

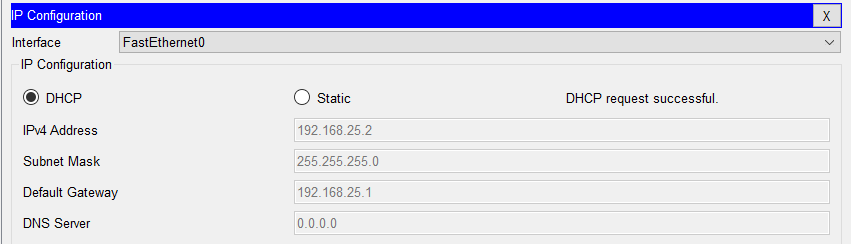

c. Konfigurasi IP PC menjadi DHCP



4. Konfigurasi Static Routing antar Router

  • Konfigurasi Static Routing di Router 1

Router1(config)#ip route 172.20.100.16 255.255.255.248 10.90.50.50

Router1(config)#ip route 172.20.101.16 255.255.255.248 10.90.50.50

Router1(config)#ip route 172.17.10.12 255.255.255.252 10.90.50.50

Router1(config)#ip route 192.168.25.0 255.255.255.0 10.90.50.50

  • Konfigurasi Static Routing di Router 2

Router2(config)#ip route 10.100.10.64 255.255.255.224 10.90.50.49

Router2(config)#ip route 192.168.25.0 255.255.255.0 172.17.10.14

  • Konfigurasi Static Routing di Router 3

Router3(config)#ip route 10.100.10.64 255.255.255.224 172.17.10.13

Router3(config)#ip route 172.20.100.16 255.255.255.248 172.17.10.13

Router3(config)#ip route 172.20.101.16 255.255.255.248 172.17.10.13

Router3(config)#ip route 10.90.50.48 255.255.255.252 172.17.10.13


5. Lakukan Test Ping di Setiap Client
